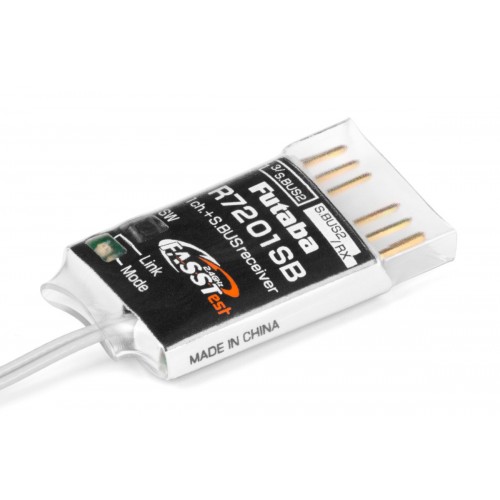

Futaba R7201SB FASSTest S.BUS2 přijímač

  • Futaba R7201SB FASSTest S.BUS2 přijímač

Futaba R7201SB FASSTest S.BUS2 přijímač

Výrobce:Futaba
Kód výrobku:FUT5102743
  • 2 271,00Kč
  • Cena bez DPH: 1 876,86Kč

FUT5102743

Miniaturní telemetrický přijímač Futaba FASSTest 2.4GHz vhodný pro FPV drony nebo jako záložní v dvoupřijímačovém provozu s porty S.BUS (až 18 kanálů)/S.BUS2 (až 26 kanálů - dle vysílače)/1x PWM kanál 3 a S.BUS2 pro telemetrické senzory a další zařízení. Napájení 3,7-7,4 V, rozměry 21,5x39,5x6,5 mm, hmotnost 4,9 g. Diverzitní antény, možnost dvoupřijímačového provozu s automatickým zálohováním funkce.

Malý a velmi lehký telemetrický přijímač Futaba přenosového systému FASSTest 2.4GHz s dvojicí diverzitních antén s plným dosahem. Je určen pro předevšímpoužití v dronech a jiných modelech používající řídící jednotky komnikující po sběrnicích S.BUS nebo S.BUS2.; díky kompaktním rozměrům a velmi nízké hmotnosti je vhodný i pro malé modely letadel s S.BUS/S.BUS2 servy a výborně se hodí jako záložní přijímač v dvoupřijímačovém provozu s jinými FASSTest přijímači. Volitelné kanálové režimy R7201SB umožňují jedné zásuvce fungovat jako klasický PWM kanálový výstup (kanál 3)/S.BUS2 nebo S.BUS port; druhá zásuvka má funkci S.BUS2 portu nebo slouží pro připojení druhého přijímače v dvoupřijímačovém provozu. S.BUS2 port pro obousměrnou komunikaci umožňuje připojení S.BUS2 serv, telemetrických čidel a dalších kompatibilních zařízení. Provozní stavy přijímače jsou signalizovány LED indikátorem.

Přenosový systém
Futaba FASSTest-2.4GHz s telemetrií pro létající modely (FASSTest 26CH/18CH/12CH).
Pamatujte, že v režimu FASSTest 12CH s vysokou opakovací frekvencí je možno používat pouze digitální serva.

Napájení
3,7-7,4 V (jmenovité napětí), provozní 3,5-8,4 V – tj. např. 4-6 čl. NiMH, 1-2S LiPo/ Li-ion, 2S LiFe, akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa
Přijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°.

Výstupy přijímače, kanálové režimy
Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku. >

Kanálové výstupy (PWM/S.BUS): R7201SB umožňuje změnu přiřazení kanálů dovolující používat kombinaci klasického PWM výstupu a S.BUS2 vstupu/výstupu nebo dvoupřijímačový provoz (vyžaduje použití vysílače Futaba umožňujícího dvoupřijímačový provoz). Volba kanálových režimů se provádí pomocí tlačítka na přijímači ve speciálním nastavovacím režimu – v normálním provozním režimu nelze kanálové režimy změnit.

S.BUS2: Zásuvka S.BUS2 umožňuje připojení S.BUS2 serv, gyroskopů a dalších kompatibilních zařízení a připojení telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači.

Dvoupřijímačový provoz s automatickým zálohováním
Na přijímači je také možno aktivovat dvoupřijímačový režim s automatickým zálohováním, který při výpadku příjmu signálu jednoho z přijímačů (dvojice R7201SB nebo jeden R7201SB a jiný FASSTest S.BUS2 přijímač) automaticky zajistí přepnutí z hlavního přijímače na záložní (nebo naopak). Funkce je v principu stejná, jako u zálohovacího systému FDLS-1, ale obejdete se bez dalšího přídavného zařízení.

Telemetrie
R7201SB předává do vysílače údaje o napájecím napětí přijímače bez potřeby připojení jakýchkoliv senzorů.
R7201SB umožňuje používání všech telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací.

Sada přijímače obsahuje: přijímač R7201SB, návod k obsluze.


Co je S.BUS2/S.BUS

  • S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
  • S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.
S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).
S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.

Modulace/KódováníFASSTest-2.4GHz
Počet kanálů 126
FunkceFail-safe,Telemetrie,Dvoupřijímačový provoz
Napájení (jmenovité napětí)4,8 V,6 V,7,2 V,7.4V,3,7 V,6,6 V
Napájení (provozní rozsah) [V]3.5 - 8.4
Délka [mm]39.5
Šířka [mm]21.5
Výška [mm]6.5
Hmotnost [g]4.9
Sériový výstupS-BUS,S-BUS2
